燃气导热油炉结构

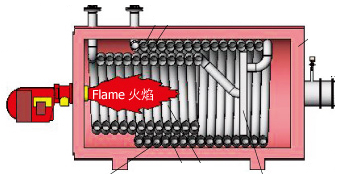

燃气导热油炉结构：通常由锅炉无缝钢管盘成数组受热面，燃料气被燃烧器喷入炉内燃烧，产生高温火焰与烟气在辐射受热面，对流受热面之间流动，有机热载体（导热油）在炉管内以设计规定的流速流动，燃料产生的热能通过炉管壁传给有机热载体（导热油），使其升温，并向炉外输出。

烟气流程：烟气经辐射段内圈盘管内侧受热面形成第一回程，再经内圈盘管外侧与外圈盘管内侧形成烟气第二回程，再经由对流受热面的外盘管外侧和钢制壳体内壁形成烟气第三烟气流程，最后经后烟箱从炉体尾部后炉门中心出烟口排出。这样的结构，炉体盘管全部受热均匀，而且烟气流动比较顺畅、烟气流动阻力小。

导热油热循环流程：热载体（导热油）从对流受热面的外圈盘管前部盘管低温进入，流经对流受热面后部盘管后再流进内圈盘管后部进入燃烧室辐射段前端，经膜式壁受热面，并被加热到一定的给定温度，然后进入循环系统供用热设备使用温度。
